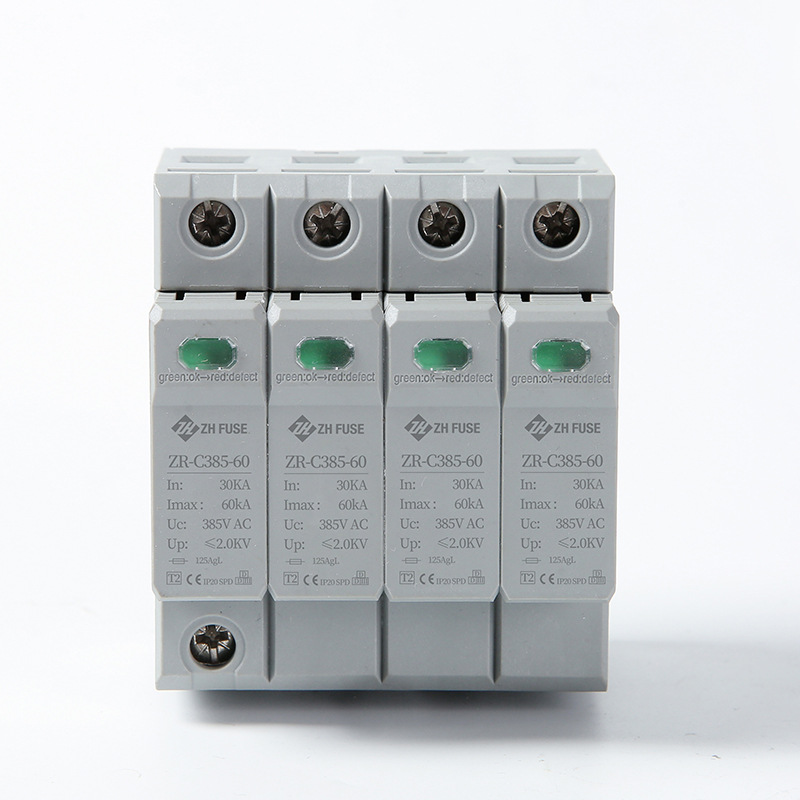

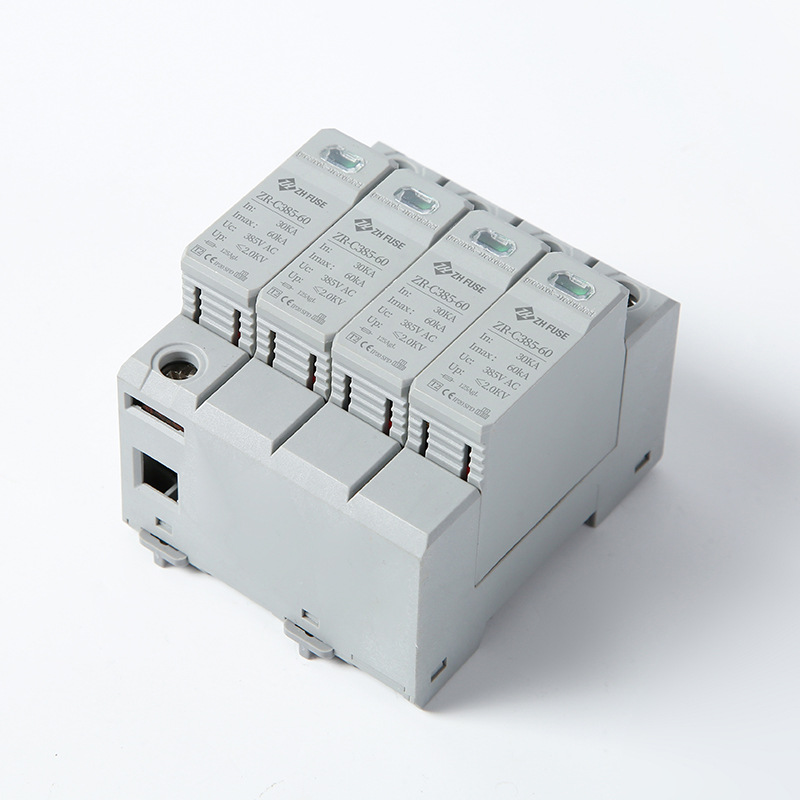

ZR-C385-60 4P AC 서지 보호 장치(SPD)

당사의 ZR-C385-60 SPD는 낙뢰 또는 그리드 스위칭 작동으로 인해 발생하는 220V/385V AC 시스템의 일시적인 과전압을 차단하고 방전하도록 설계되었습니다. 고급 전압 클램핑 기술을 활용하여 잔류 전압을 신속하게 제한하고 서지 전류를 접지로 전환하여 다운스트림 전기 장비가 손상되지 않도록 보호합니다.

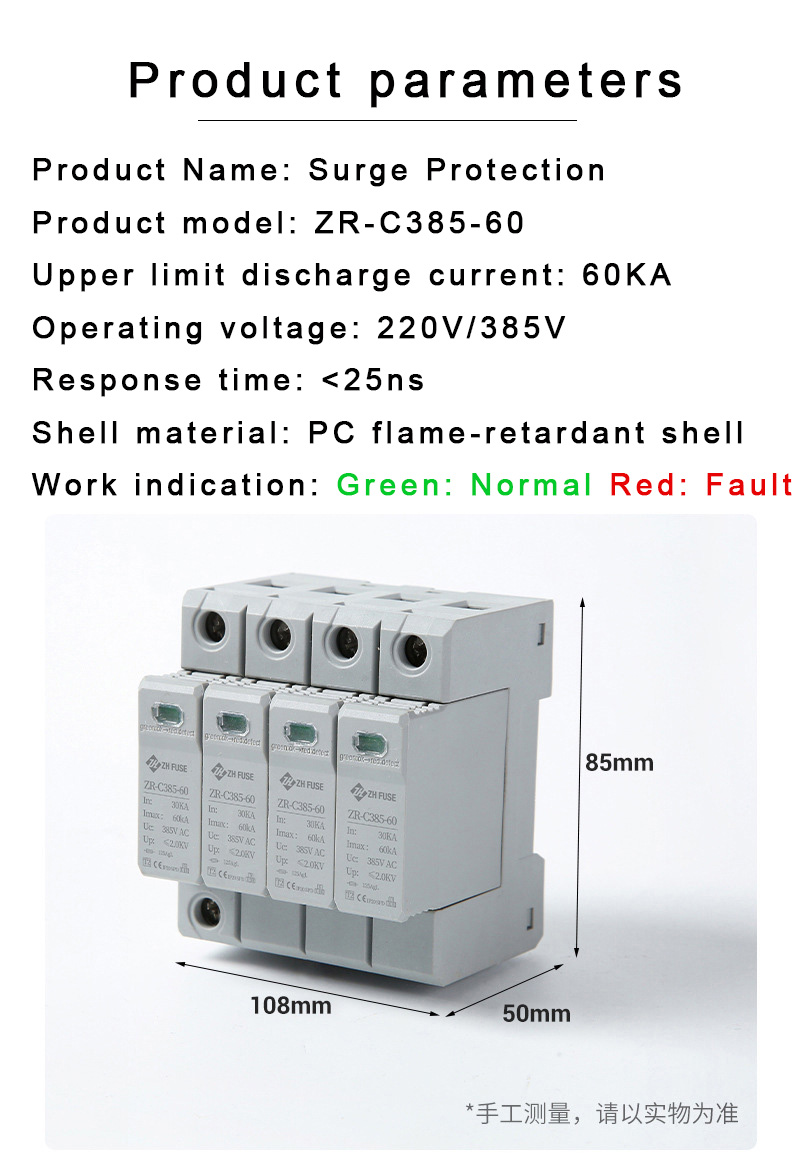

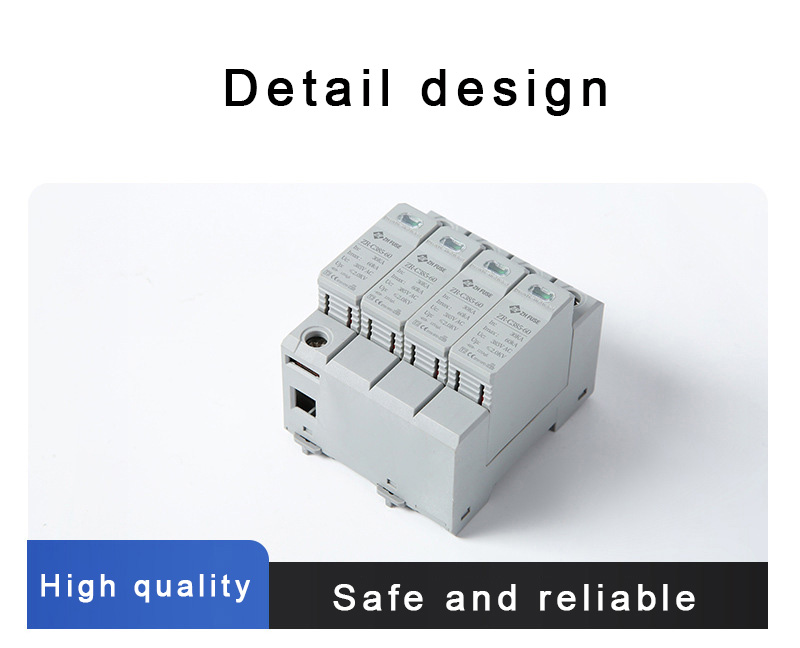

4극 구성의 이 SPD는 3상 AC 시스템과 호환되며 L1, L2, L3 및 N 라인에 대한 포괄적인 보호 기능을 제공합니다. 컴팩트한 DIN 레일 마운트 디자인(108×50×85mm)으로 분배 캐비닛에 쉽게 설치할 수 있으며, PC 난연성 쉘은 극한 조건에서도 안전성을 강화합니다. 내장된 시각적 상태 표시기는 실시간 모니터링을 제공하여 결함 상태를 신속하게 식별하고 시기적절한 유지 관리를 가능하게 합니다. 다단계 낙뢰 보호 시스템의 핵심 구성 요소로서 2차 방어 계층 역할을 하여 잔류 서지 에너지를 효과적으로 완화하고 안정적인 시스템 작동을 보장합니다.

주요 특징

· 높은 서지 용량: 60kA의 최대 방전 전류(Imax)로 강한 낙뢰 및 서지 상황을 견딜 수 있습니다.

· 초고속 응답: 응답 시간 <25ns, 과전압을 신속하게 클램핑하여 민감한 장비를 보호합니다.

· 폭넓은 전압 호환성: 220V/385V AC 시스템용으로 설계되었으며 단상 및 3상 애플리케이션에 적합합니다.

· 난연성 하우징: PC 난연성 쉘은 안전 표준을 충족하여 부품 고장 시 화재 확산을 방지합니다.

· 시각적 상태 표시: 정상 작동 시 녹색 LED, 오류 시 빨간색 LED로 실시간 모니터링이 가능합니다.

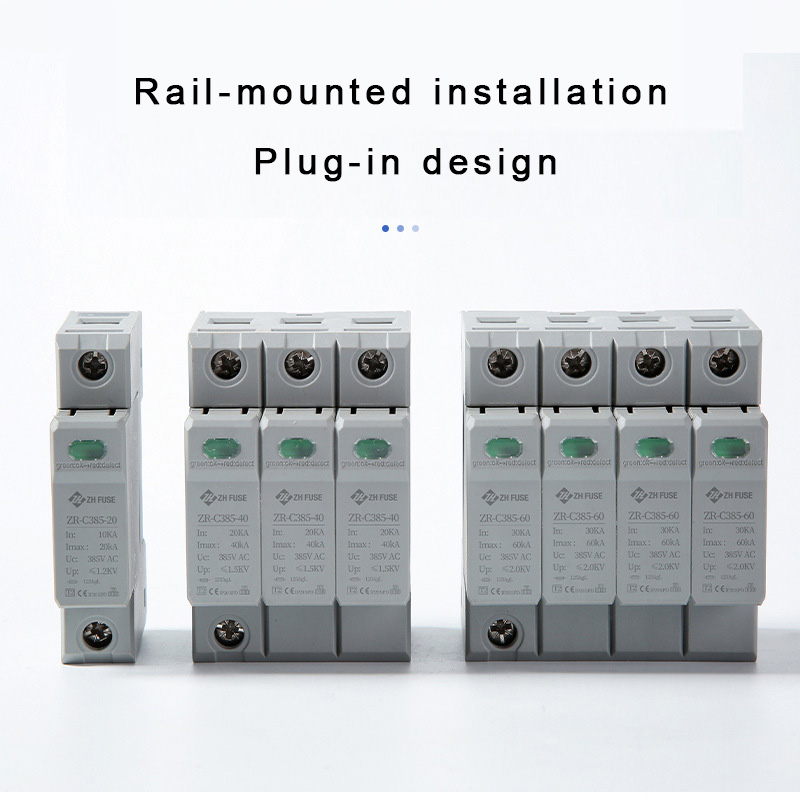

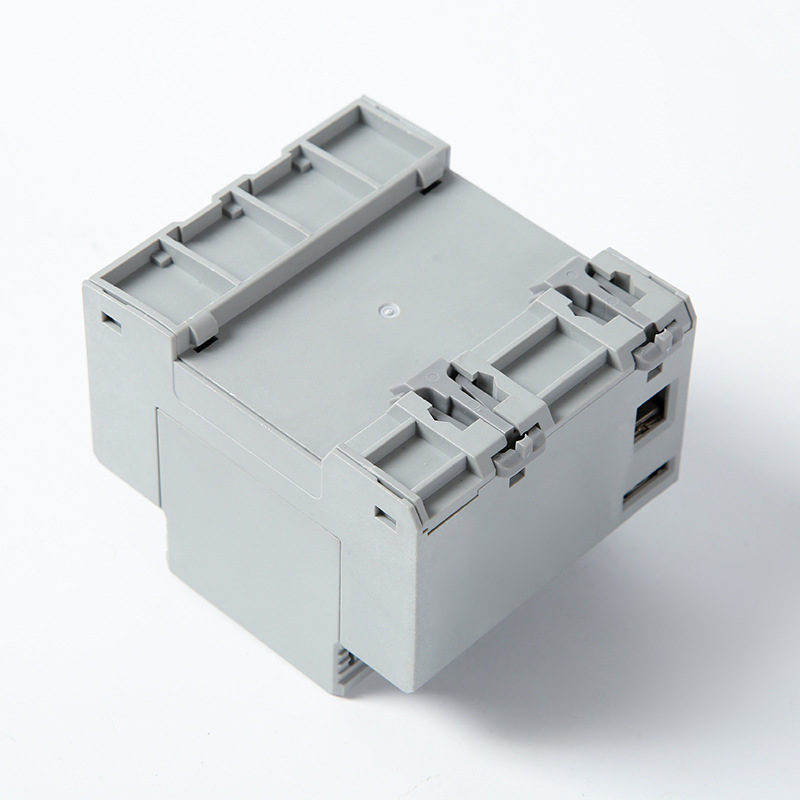

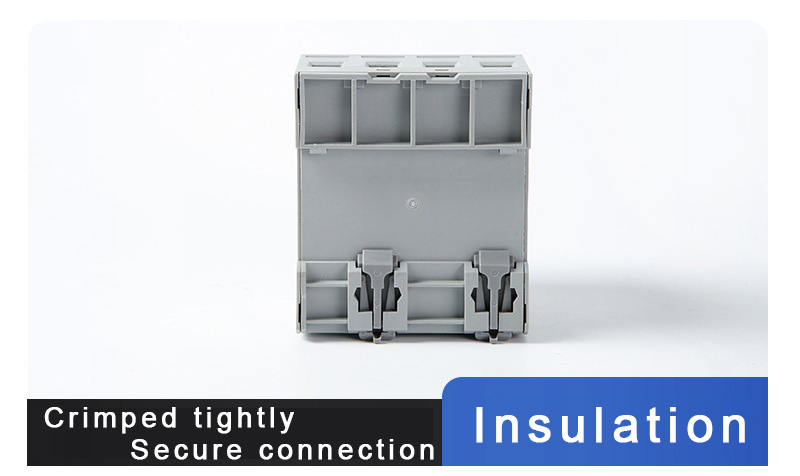

· 컴팩트한 DIN 레일 마운트: 모듈형 디자인(108×50×85mm)으로 배전함과 캐비닛에 쉽게 설치할 수 있습니다.

· 4극 구성: 3상(L1-L2-L3-N) AC 시스템을 완벽하게 보호합니다.

· 배전 시스템: 2차 서지 보호를 위해 주 배전 캐비닛, 바닥 배전 상자 및 작업장 전원 캐비닛에 설치됩니다.

· 산업 시설: 낙뢰 및 스위칭 과전압으로부터 산업 기계, 제어 시스템 및 전원 공급 장치를 보호합니다.

· 상업용 및 주거용 건물: 건물의 들어오는 전력선, 조명 시스템 및 가전제품을 서지 손상으로부터 보호합니다.

· 데이터 센터 및 서버실: 중요한 IT 장비 및 전력 분배 장치(PDU)를 보호하기 위해 더 높은 수준의 SPD를 보완합니다.

· 인프라 프로젝트: 변전소, 변전소, 실외 전력 공급 시설에 적용되어 전력망의 안정적인 운영을 보장합니다.
