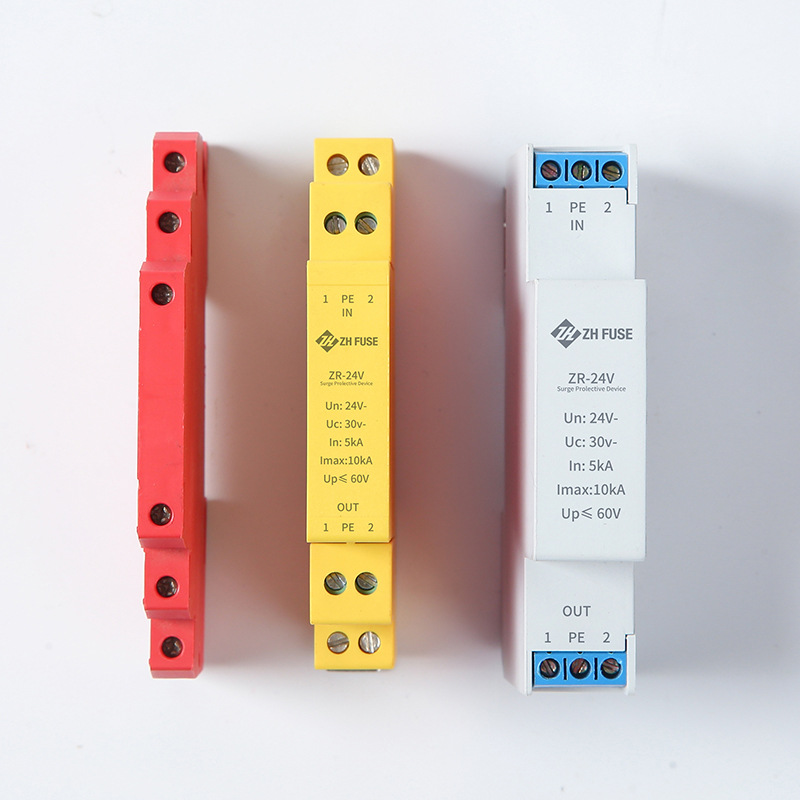

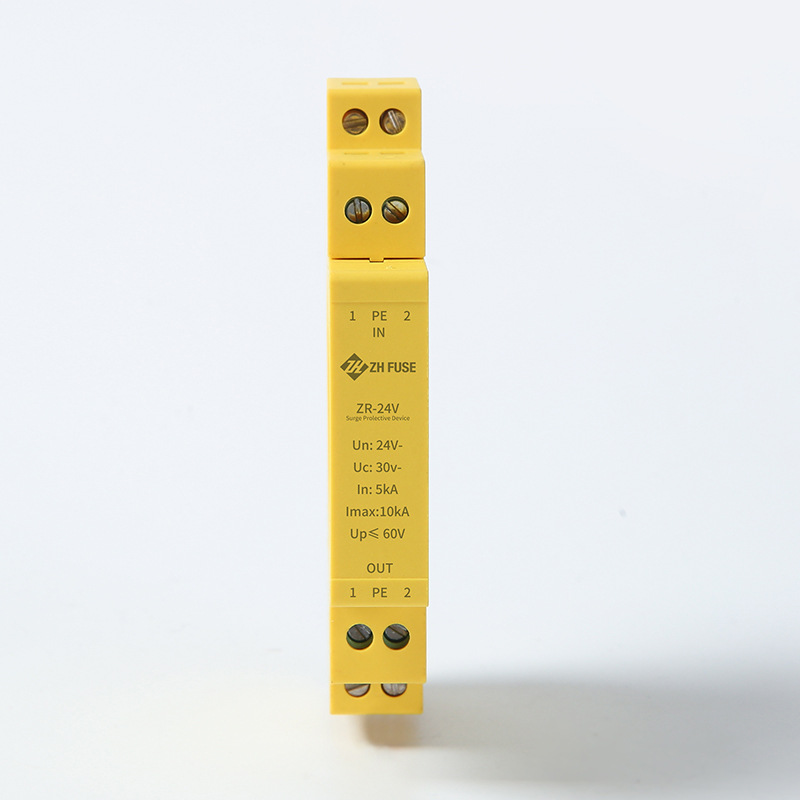

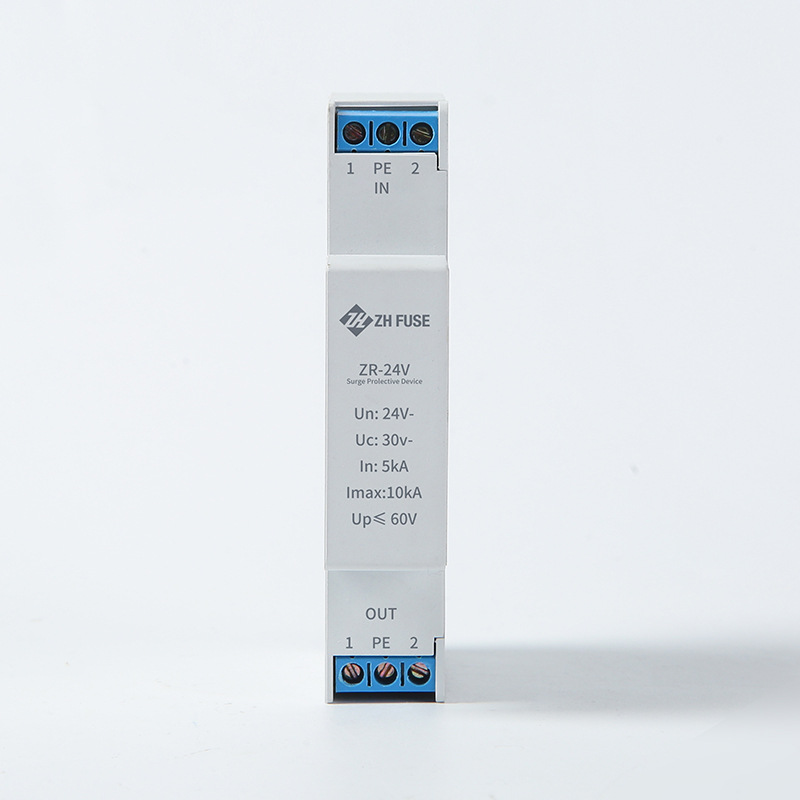

24V DC 신호 서지 보호 장치(ZR-24V)

당사의 ZR-24V SPD는 낙뢰 유도, 정전기 방전 또는 그리드 스위칭 작동으로 인한 일시적인 과전압으로부터 24V DC 신호 및 제어 회로를 보호하도록 설계되었습니다. 이 제품은 서지 전압을 60V 이하로 빠르게 클램핑하는 동시에 매우 낮은 삽입 손실을 유지하여 높은 전송 애플리케이션을 위한 신호 무결성을 유지하는 지능형 보호 설계를 특징으로 합니다.

슬림한 모듈식 DIN 레일 폼 팩터에 장착된 이 SPD는 제어 캐비닛에 쉽게 설치할 수 있으며 24V DC 시스템(예: RS485, 아날로그 센서, PLC I/O 및 보안 장치)과 원활하게 통합됩니다. 견고한 설계는 반복적인 서지 상황에서도 안정적인 성능을 보장하며 배선 및 유지 관리가 간단하도록 명확한 단자 라벨링(IN/OUT/PE)을 제공합니다. 산업 및 건물 자동화 시스템의 중요한 구성 요소인 이 제품은 저전압 신호 회로를 위한 전용 방어 계층 역할을 하여 장비 가동 중지 시간 및 구성 요소 오류를 방지합니다.

주요 특징

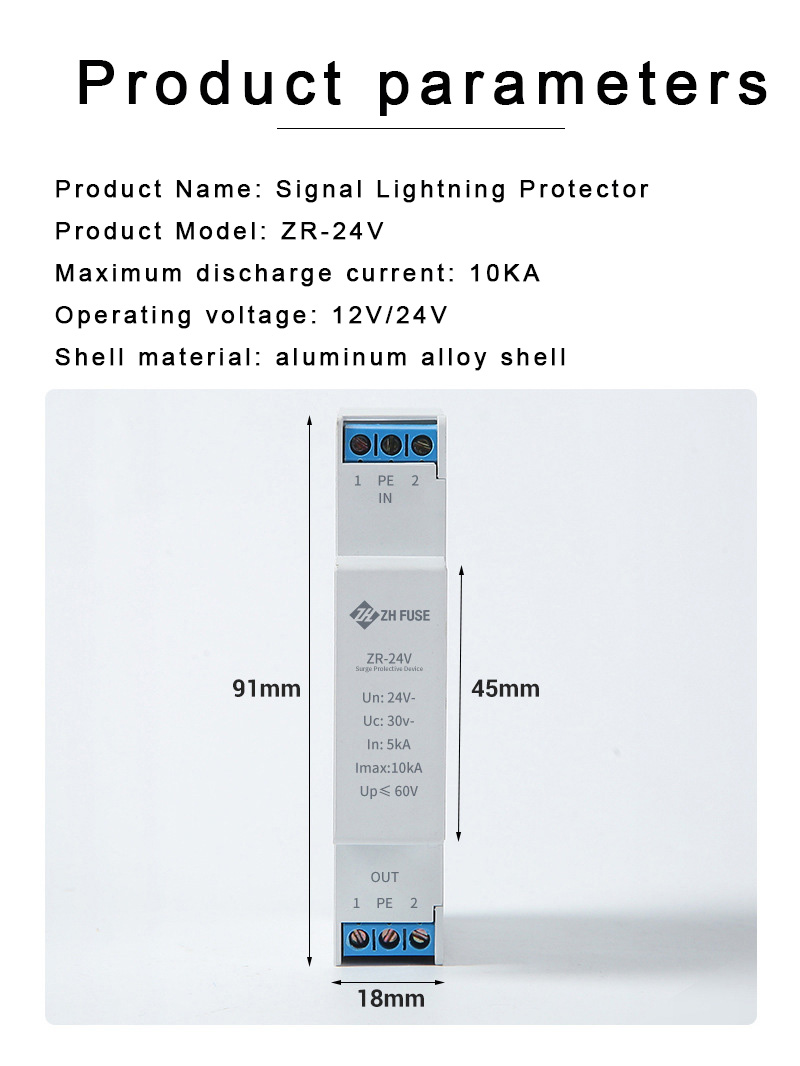

· 24V DC 특수 보호: 최대 연속 작동 전압(Uc)이 30V인 24V DC 저전압 신호 및 제어 회로에 최적화되었습니다.

· 강력한 서지 용량: 5kA의 공칭 방전 전류(In) 및 10kA의 최대 서지 전류(Imax)로 반복적인 낙뢰 및 서지 이벤트를 처리할 수 있습니다.

· 정밀한 전압 클램핑: 잔류 전압(최대)을 60V 이하로 제한하여 민감한 전자 부품을 과전압 손상으로부터 보호합니다.

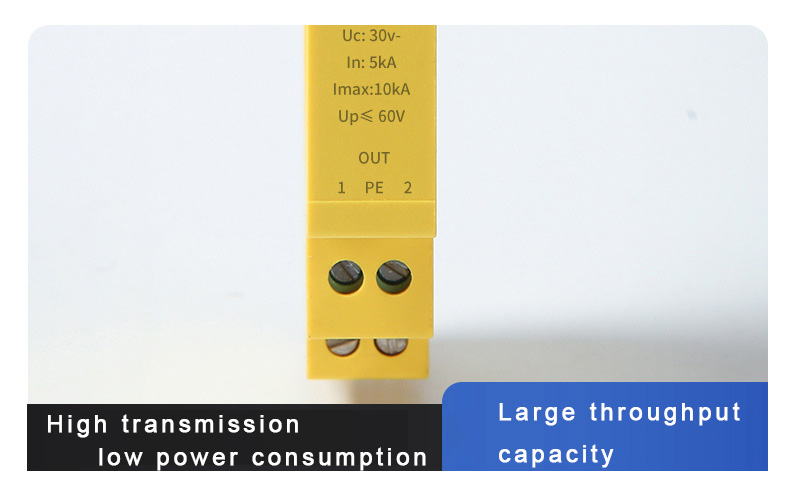

· 높은 전송 및 낮은 손실: 초저 삽입 손실 설계로 고속 데이터 및 제어 전송을 위한 신호 무결성을 보존합니다.

· 지능형 보호: 안정적인 성능과 정상적인 회로 작동에 영향을 주지 않으면서 일시적인 서지에 대한 빠른 응답입니다.

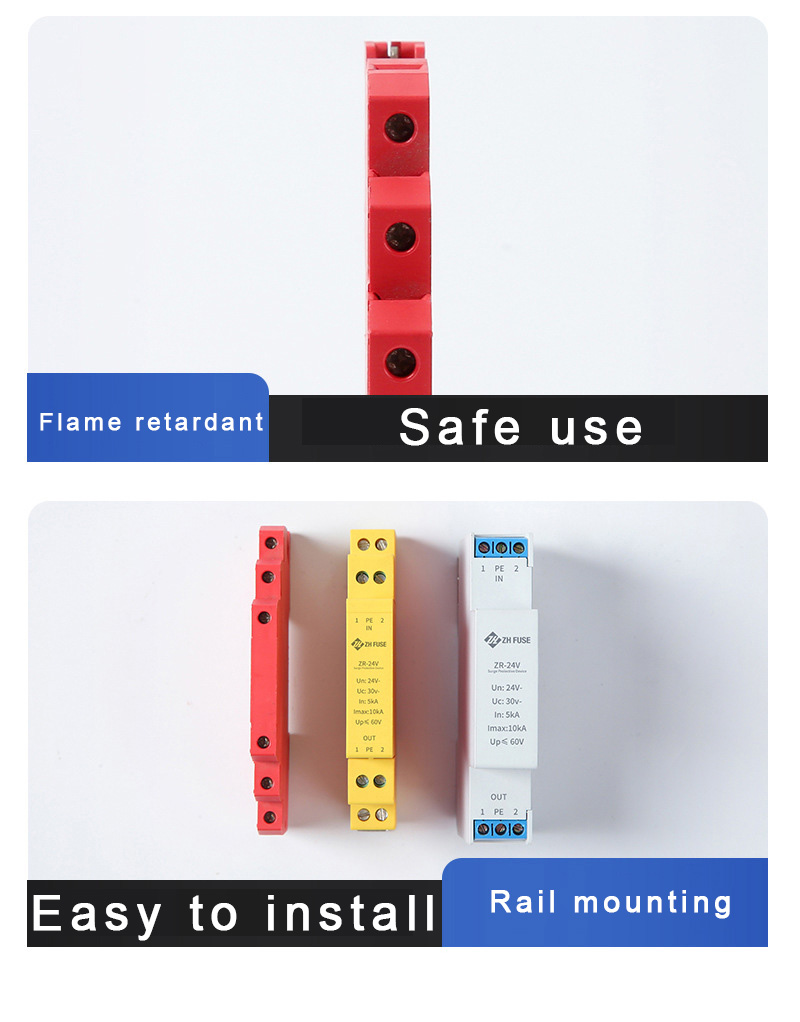

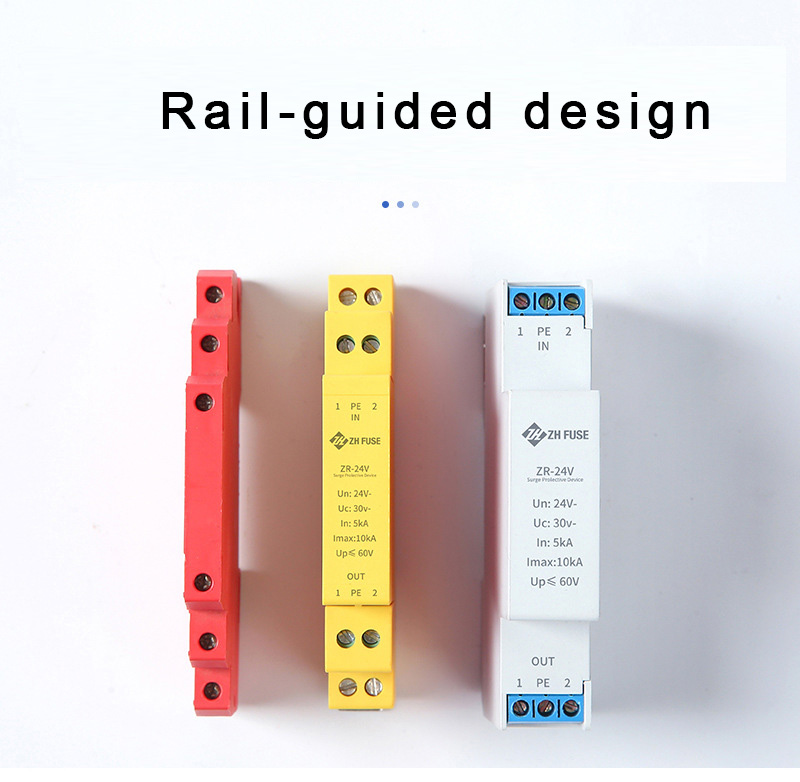

· 컴팩트한 DIN 레일 마운트: 제어 캐비닛에 쉽게 설치할 수 있는 슬림한 모듈형 하우징으로 공간을 절약하고 시스템 통합을 단순화합니다.

· 명확한 배선 식별: 빠르고 오류 없는 설치를 위해 표준화된 IN/OUT/PE 단자.

· 산업 자동화: PLC, DCS 시스템, 24V DC 센서 및 I/O 모듈을 서지 손상으로부터 보호합니다.

· 건물 제어 시스템: 출입 통제, 화재 경보 및 HVAC 제어 회로를 보호합니다.

· 보안 및 감시: 24V DC CCTV 카메라, 출입 통제 판독기 및 경보 시스템을 보호합니다.

· 계측 및 측정: 24V DC 신호 인터페이스로 압력, 온도 및 유량 센서를 보호합니다.

· 통신 및 데이터 네트워크: 24V DC 통신 회선 및 직렬 포트 장치(예: RS485/RS232)를 보호합니다.

· 재생 가능 에너지 시스템: 24V DC 신호 보호를 통해 태양광 및 풍력 모니터링 시스템을 보완합니다.
