분리 스위치

2, 카테고리 1: 퓨즈 베이스(퓨즈 지원 구성요소)

대표모델 : NH00 시리즈 (160A, 500V/690V)

위치 지정: 순수 퓨즈 지원/교체 장치는 스위치 메커니즘을 통합하지 않으며 나이프 스위치 또는 상위 레벨 스위치와 함께 사용해야 합니다.

특징: 나이프형 퓨즈 설치 구조, 35mm DIN 레일 도구가 필요 없는 설치, 퓨즈 상태를 실시간으로 볼 수 있는 파란색 투명 관찰 창, 난연성 엔지니어링 플라스틱 쉘.

적용 분야: 회로의 과부하/단락 보호 지점 역할을 하는 저전압 배전 캐비닛 및 전기 제어 상자에 퓨즈를 설치하고 신속하게 교체합니다.

3, 카테고리 2: 퓨즈 유형 절연 스위치(절연 스위치 퓨즈 그룹)

"스위치 켜기/끄기+절연+퓨즈 보호"를 하나로 통합하고 무부하 또는 부하 조건에서 회로를 연결, 운반 및 분리하고 퓨즈를 통해 과부하/단락 회로 보호 기능을 제공합니다. 스위치가 열리면 유지 관리 안전을 보장하기 위해 명확하게 보이는 중단점이 형성됩니다. 구조와 시리즈에 따라 두 가지 범주로 나뉩니다.

3.1 HR6 시리즈(블레이드형/개방형)

대표모델 : HR6-160/30 (160A, 660V, 50Hz)

포지셔닝: 직관적인 구조와 쉬운 유지 관리 기능을 갖춘 클래식 오프닝 나이프 유형 절연 스위치 퓨즈 그룹입니다.

특징: 나이프 스위치 켜기/끄기 구조, 은도금 구리 접점, 상단 핸들 작동, 6개의 단자 배선(위상당 하나의 입력 및 1개의 출력), 나사 패널 설치.

적용 분야: 산업용/상업적 배전용 메인 스위치 또는 분기 스위치, 모터 분기 보호 및 절연.

3.2 HR17 시리즈(폐쇄형 모듈형, 메인 시리즈)

대표모델 : HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

포지셔닝: 정격 전류에 따라 등급이 분류되고 100A~630A의 중간 전류 요구 사항부터 높은 전류 요구 사항을 충족하는 모듈형 밀폐형 퓨즈 유형 절연 스위치는 제품 라인의 주요 시리즈입니다.

공통 기능: 넓은 상단 핸들/핸들 작동, 용융 코어 확인을 위해 커버를 열 필요가 없는 파란색(반)투명 관찰 창, 가시적인 중단점 격리, 난연성 엔지니어링 플라스틱 쉘, 35mm DIN 레일 또는 나사 패널/버스바 설치 지원, 50/60Hz 광대역 호환성(일부 모델)

전류로 나눈 값:

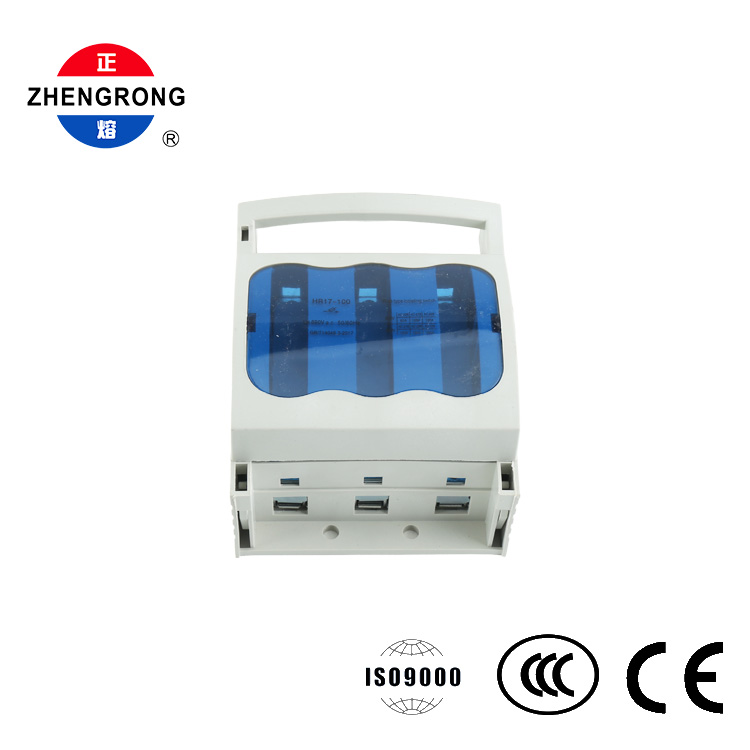

HR17-100(100A): 중소 전류 분기, 두 가지 버전의 플립 또는 서랍 핸들, 배전함/제어 캐비닛의 분기 보호에 적합합니다.

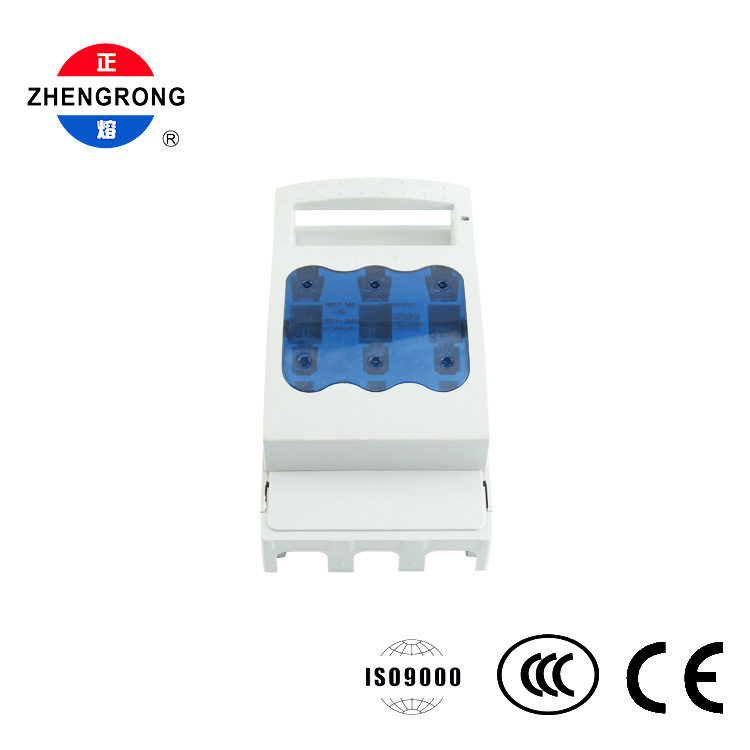

HR17-160 (160A): 중소 전류 주/분기 회로에 적합하고 레일 설치를 지원하며 모터 및 기계 전력 보호에 적합합니다.

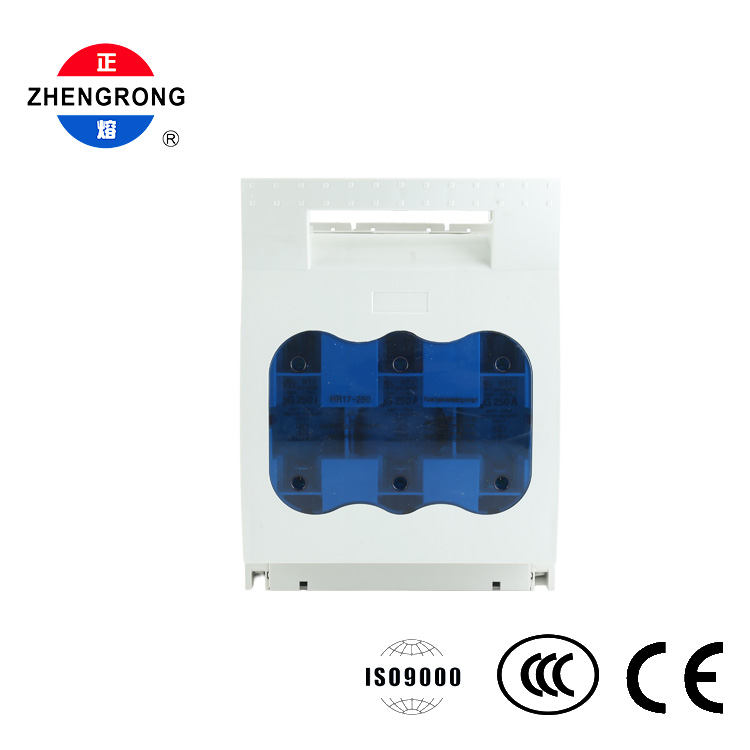

HR17-250 (250A): 중간 전류 회로, 삼중 아치 창, 공장 작업장 및 상업용 건물의 전력 분배에 적합합니다.

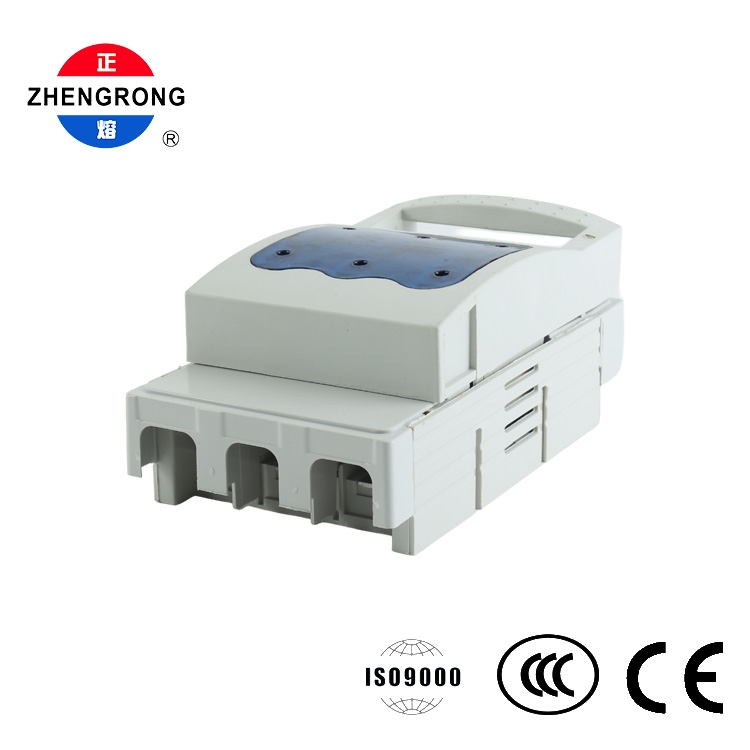

HR17-400 (400A): 고전류 주 회로, 3개의 아크 창, 배전 캐비닛 주 스위치에 적합;

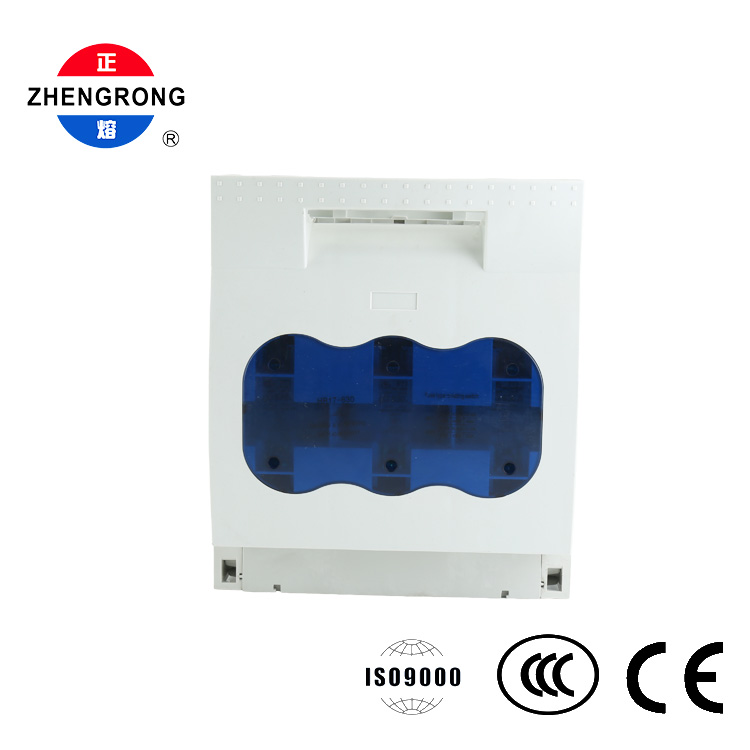

HR17-630(630A): 초고전류 주 회로, PA66 난연성 쉘, 구리 바 내부 부품, 저전압 스위치기어 및 커패시터 보상 캐비닛과 같은 고강도 애플리케이션에 적합합니다.

응용 분야: 공장 배전 캐비닛, 저전압 스위치기어, 모터 제어 센터(MCC), 상업용 건물/병원/데이터 센터의 주 및 분기 회로 보호, 대형 장비의 전원 차단 및 단락 보호.
