IEC 60269 415V 고전류 퓨즈는 산업용 배전 시스템에 어떤 안전 및 성능 이점을 제공합니까?

1. IEC 60269 고전류 퓨즈 제품의 핵심 설계 및 표준 정의

IEC 60269는 저전압 고차단 용량 퓨즈에 대한 글로벌 통합 표준 프레임워크를 형성하여 정격 전압, 전류 전달 용량, 시간-전류 특성, 기계 구조 및 안전 테스트 표준에 대한 엄격한 규칙을 정의합니다. 산업용 415V 3상 배전 네트워크의 경우 고전류 퓨즈 링크는 고가의 다운스트림 전력 장비를 보호하기 위해 과부하 슬로우 블로우 및 순간 단락 차단 요구 사항을 모두 충족해야 합니다.

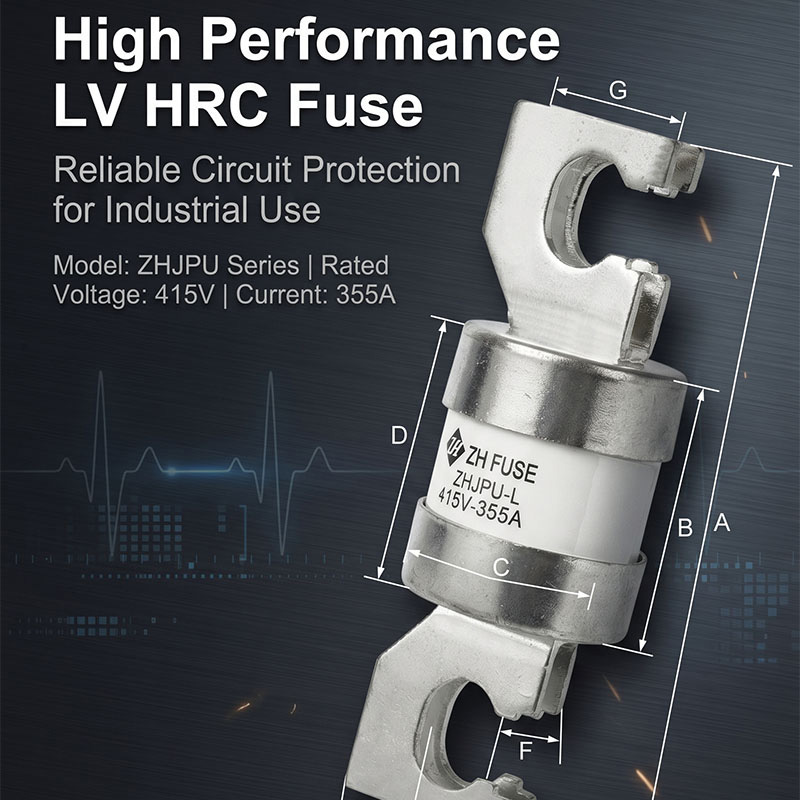

기존의 플라스틱 쉘 퓨즈는 고전류 산업 환경에서 불충분한 내열성, 느슨한 접점 단자, 제한된 차단 용량 등 명백한 결함에 직면해 있습니다. 이 제품에 채택된 볼트온 세라믹 구조는 통합된 고온 방지 하우징과 은도금 구리 연결 단자를 통해 이러한 문제점을 해결합니다. 중공업 저전압 회로용으로 설계된 표준화된 보호 부품으로,IEC 60269 415V 고전류 퓨즈엔지니어링 통합자를 위한 프로젝트 간 상호 교환성을 달성하기 위해 치수 공차 및 전기 성능 표시기를 통합합니다.

1.1 두 가지 핵심 기능 설계 모듈

• 세라믹 절연 하우징 모듈: 고알루미나 세라믹 소재는 결함 중단 시 아크 확장을 차단하고 열 안정성이 뛰어나 장기간 정격 전류 부하에서 쉘 변형을 방지합니다.
• 볼트 연결형 전도성 단자 모듈: 은도금은 퓨즈 링크와 부스바 사이의 접촉 저항을 줄여 지속적인 고전류 작동 시에도 표준 한계 내에서 연결 지점의 온도 상승을 제어합니다.
• 내부 가용성 요소 모듈: 보정된 금속 용융물이 gG/gL 특성 곡선과 일치하여 업스트림 및 다운스트림 회로 보호 장치와 등급별 보호 조정을 달성합니다.

1.2 IEC 60269 표준 준수의 가치

IEC 60269 유형 테스트를 완전히 통과한 제품은 반복적인 안전 인증 없이 유럽, 동남아시아 및 호주 시장 전반의 산업 프로젝트에 배포될 수 있습니다. 이 표준은 정상적인 작동 전류에서 아크 누출, 쉘 균열 및 조기 용융과 같은 숨겨진 위험을 제거하기 위해 엄격한 단락 차단 및 기계적 진동 테스트를 시행합니다. 국경을 넘는 장비 프로젝트를 처리하는 조달 팀의 경우 통합 표준 준수를 통해 구성 요소 검증 및 프로젝트 승인 프로세스가 크게 단순화됩니다.

2. 완전한 표준 기술 사양 매개변수 표

전기 설계 및 조달은 명확하고 표준화된 매개변수를 사용하여 회로 일치 및 모델 선택을 완료합니다. 이 시리즈는 415V AC 작동 전압에서 200A~400A의 정격 전류 범위를 다루며, 통합된 기계 및 전기 표시기를 사용하여 프로젝트 설계 중 반복되는 매개변수 비교 작업 부하를 줄입니다. 아래 표는 ZHJPU-L 모델 라인에 적용 가능한 모든 코어 고정 사양을 정렬합니다.

2.1 다양한 회로 부하에 대한 모델 선택 논리

• 경공업 배전 분기(200A~280A): 소규모 공장 보조 장비, 조명 배전 캐비닛 및 안정적인 균일 부하를 갖춘 저전력 제어 패널에 적합합니다.
• 중형 모터 제어 회로(300A~360A): 중형 3상 모터, 컨베이어 구동 시스템 및 단일 변압기 2차 보호 루프와 일치합니다.
• 중형 주 인입 회로(380A~400A): 대형 배전 센터, 발전기 출력 단자 및 중장비 주 전원 공급 루프의 주 모선 보호에 적용됩니다.

2.2 현재 모든 학년에 걸쳐 통합된 공유 설계 이점

이 제품 라인의 모든 현재 사양은 동일한 세라믹 하우징 구조와 볼트 터미널 레이아웃을 유지합니다. 이러한 일관된 설계를 통해 유지보수 담당자는 동일한 설치 도구 및 예비 부품 관리 표준을 사용할 수 있으므로 다양한 현재 등급에 대한 특수 고정 장치 준비가 필요하지 않습니다. 통일된 은도금 단자 두께는 전체 제품군에 걸쳐 일관된 접촉 저항 성능을 보장하여 장기간 병렬 캐비닛 작동 중에 일관되지 않은 단자 치수로 인해 발생하는 온도 상승 편차를 제거합니다.

3. 세라믹 하우징 및 은도금 단자 재료의 장점

재료 선택은 열악한 산업 환경에서 고전류 퓨즈의 장기적인 사용 수명과 작동 안전성을 직접적으로 결정합니다. 저가형 플라스틱 쉘 퓨즈는 지속적인 고온에서 부드러워지고 변형되는 유기 고분자 재료를 사용하는 반면, 구리 단자는 습하거나 먼지가 많은 작업장에서 빠르게 산화되어 접촉 저항을 높이고 비정상적인 과열 오류를 유발합니다.

세라믹 쉘과 은도금 구리 단자의 이중 소재 시스템은 이러한 내구성 약점을 동시에 해결합니다. 고순도 공업용 세라믹은 변형 없이 지속적인 고온을 견디며, 구리 단자의 은도금층은 공기 산화를 차단하여 수년간 안정적인 전도성 성능을 유지합니다. 매일 24시간 가동되는 산업용 전력 시스템의 경우 이 재료 구성은 정기적인 구성 요소 검사 및 교체 주기의 빈도를 크게 줄여줍니다.IEC 60269 415V 고전류 퓨즈먼지가 많고 습도가 높으며 온도 변동이 잦은 공장 환경에 적응하기 위해 성숙한 복합 재료 솔루션을 채택했습니다.

• 세라믹 하우징: 높은 아크 억제 성능으로 단락 중단 시 아크가 외부로 튀는 것을 방지하여 스위치기어 캐비닛 내부의 화재 위험을 방지합니다.
• 은도금 구리 단자: 낮은 접촉 저항, 전체 정격 부하에서 온도 상승 최소화, 해안 또는 화학 공장 작업장을 위한 산화 방지 및 부식 방지.
• 내부 충진 아크 소광 매체: 결함 절단 중에 아크 에너지를 즉시 흡수하여 하우징 파열이나 조각화 없이 높은 차단 용량을 지원합니다.

3.1 연속 운전 시 열 안정성 성능

수천 시간 동안 전체 정격 전류 연속 작동 시 세라믹 하우징은 팽창이나 균열 없이 치수 안정성을 유지합니다. 가용성 요소에 의해 생성된 내부 열은 세라믹 벽을 통해 고르게 분산되어 플라스틱 퓨즈 쉘에 나타나는 국지적 핫스팟을 방지합니다. 자연 환기가 잘 되지 않는 밀폐형 스위치기어 캐비닛에서도 퓨즈 링크의 전체 온도 상승은 IEC 60269 표준 허용 한도 내에서 유지되므로 과도한 국부적 열 축적으로 인해 인접한 부스바 절연체가 노화될 위험이 없습니다.

4. gG/gL 보호 특성 및 장애 차단 성능

gG 및 gL은 IEC 60269에 정의된 범용 전범위 보호 특성을 나타내며, 산업용 전력 회로를 위협하는 두 가지 주요 결함 유형인 가벼운 장시간 과부하와 순간적인 심각한 단락을 포괄합니다. 많은 저급 산업용 퓨즈는 모터 시동 서지 전류로 인해 너무 쉽게 녹거나 큰 단락 전류를 충분히 신속하게 차단하지 못하는 단일 유형 보호만 지원합니다.

4.1 과부하 슬로우 블로우 보호 로직(gL 특성)

회로가 정격 작동 전류의 1.3배에서 5배 사이의 가벼운 과부하 전류에 직면할 때 가용성 요소는 지연된 작용으로 점차적으로 녹습니다. 이 지연은 정상적인 모터 시동, 커패시터 충전 및 장비 과도 전류 서지 중에 잘못된 퓨즈 끊김을 방지하는 동시에 케이블 절연 노화 및 장비 과열 손상을 방지하기 위해 설정된 시간 동안 과부하가 지속될 경우 전원을 계속 차단합니다.

4.2 순시단락차단 보호논리(gG 특성)

케이블 단락, 장비 내부 파손 또는 버스바 충돌로 인해 심각한 단락 전류가 발생하면 내부 용융물이 즉시 기화되어 마이크로초 내에 개방 회로를 형성합니다. 세라믹 쉘과 아크 소멸 필러는 전기 아크를 효과적으로 억제하여 아크 플래시 손상 없이 주변 스위치기어 구성 요소에 대한 결함 부분을 안전하게 격리합니다. 높은 차단 용량으로 인해 구조적 파열이나 전도성 물질이 튀는 일 없이 퓨즈가 극심한 고장 전류를 소멸할 수 있습니다.

4.3 업스트림 및 다운스트림 보호 장치와의 선택적 조정

• 소형 회로 차단기, 성형 케이스 회로 차단기 및 다운스트림 장비의 접촉기를 일치시켜 등급별 보호 조정을 형성합니다.
• 시간-전류 곡선 설계는 부분 회로 오류 중에 오류 분기 퓨즈만 녹도록 보장하여 전체 분배 캐비닛의 전체 시스템 정전을 방지합니다.
• 중대형 산업용 전원 공급 장치 시스템에 대한 변압기 및 발전기 1차 보호 조정 요구 사항과 호환됩니다.

5. 범용 산업 응용 매칭 시나리오

표준화된 415V 3상 배전은 전 세계적으로 거의 모든 공장, 에너지 및 중장비 산업에 적용되며, 고전류 볼트온 퓨즈는 이러한 시스템 내의 모든 핵심 전원 보호 링크에 적용됩니다. 다중 산업 프로젝트 포트폴리오를 관리하는 조달 팀은 여러 장비 보호 요구 사항을 충족하고 다양한 프로젝트 현장 전반에 걸쳐 예비 부품 재고 및 유지 관리 교육 표준을 통합하는 단일 구성 요소 모델의 이점을 누릴 수 있습니다.

• 산업용 배전 패널 및 주 스위치기어: 캐비닛 유입 부스바에 대한 기본 과전류 보호로 사용되며 단락 오류를 격리하여 전체 캐비닛 배선 구조를 보호합니다.
• 모터 제어 센터: 컨베이어, 크러셔, 펌프 및 팬의 3상 구동 모터를 로터 잠김 과부하 또는 단자 단락으로 인한 권선 소손으로부터 보호합니다.
• 발전기 및 변압기 보조회로: 발전기 세트의 출력단자 및 배전 변압기의 저압측에 설치되어 사고 전류가 상류 전력 장비로 확산되는 것을 차단합니다.
• 중장비 기계 및 건설 장비: 가변적인 무거운 하중에서 작동하는 대형 크레인, 혼합 장비 및 광산 운송 기계의 주 전원 입력 루프에 적용됩니다.
• 화학 및 환경 보호 전기 배전반: 세라믹 절연 구조는 화학 공장 제어실 및 폐수 처리 장비 캐비닛 내부의 부식성 가스 및 습기 침식을 방지합니다.

6. 설치 지침 및 일일 운영 유지 관리 규칙

올바른 볼트 연결 설치와 일상적인 유지 관리는 퓨즈 링크의 서비스 주기를 직접적으로 연장하고 부적절한 조립이나 검사 소홀로 인한 숨겨진 안전 위험을 방지합니다. 모든 작동 규칙은 IEC 60269 보조 작동 사양을 따르며, 이는 현장 전기 유지보수 담당자가 복잡한 전문 교육 없이 실행하기에 적합합니다.

6.1 표준 볼트 연결 설치 사양

• 접촉 저항을 증가시키는 산화물 층과 먼지 입자를 제거하려면 설치하기 전에 모든 버스바 접촉 표면을 청소하십시오.
• 과열 핫스팟을 생성하는 느슨한 단자를 방지하기 위해 보정된 토크 렌치로 장착 볼트를 조입니다.
• 각 퓨즈 링크 주위에 수직 및 수평 설치 공간을 유지하여 캐비닛 배선에 의해 막히지 않고 자연적인 공기 대류 열 방출을 보장합니다.
• 점 접촉 및 국지적 과열 위험을 방지하려면 은도금 단자 표면을 구리 버스바 평면과 완전히 정렬하십시오.

6.2 정기점검 및 유지관리 기준

분기별 전기 캐비닛 검사 중에 유지보수 담당자는 퓨즈 단자의 변색(비정상적인 온도 상승의 징후)이 있는지 육안으로 확인해야 합니다. 쉘 변색, 단자 산화 또는 경미한 변형을 보이는 모든 퓨즈 링크는 결함 용해가 없더라도 즉시 교체해야 합니다. 단락 사고 중단 후 내부 용융 및 아크 소호 충전재가 활성화되면 원래의 보호 성능을 잃기 때문에 부분 수리 대신 전체 퓨즈 링크를 완전히 교체해야 합니다.

보관 관리에서는 설치 전에 은도금 단자 산화를 방지하기 위해 건조하고 먼지가 없는 창고 환경에 예비 퓨즈 링크를 배치해야 합니다. 장기 재고 부품은 건설 현장에 배송되기 전에 육안 외관 검사를 완료하여 표면 긁힘이나 세라믹 쉘 균열 결함이 있는 제품을 걸러내야 합니다.
