태양전지 어레이의 안전이 올바른 태양광 DC 퓨즈 선택에 달려 있는 이유

2025-11-18 0 나에게 메시지를 남겨주세요

어떤 태양광 발전소에 들어가든, 어떤 상업용 인버터 캐비닛을 열든, 어떤 주거용 옥상 태양광 발전 시스템을 검사하든, 종종 간과되지만 중요한 구성 요소를 발견하게 될 것입니다.태양광 DC 퓨즈. 부적절한태양광 DC 퓨즈안전을 위협할 뿐만 아니라 심각한 금전적 손실을 초래할 수도 있습니다. 왜 이 작은 장치가 꼭 필요한가? 전문가들이 꾸준히 선택하는 이유정하오퓨즈? 그 비밀을 함께 풀어봅시다.

독특한 도전

집에서 사용하는 교류(AC)와 달리 태양광 패널은 직류(DC)를 생성합니다. 이 DC는 독특하고 잠재적으로 위험한 특성을 가지고 있습니다.

1. 연속 전압 및 고전류: 특히 강한 햇빛 아래에서 DC 회로는 거의 최대 전압에서 작동합니다. AC와 달리 단락은 다음 제로 크로싱 지점에서 사라지지 않습니다. 결과적인 아크는 훨씬 더 오래 지속될 수 있으며 금속을 녹여 화재를 일으킬 수 있을 만큼 충분한 온도를 생성할 수 있습니다.

2. 낮은 소스 임피던스: 태양광 패널은 내부 저항이 매우 낮습니다. 단락이 발생하면 거의 순간적으로 큰 서지 전류가 발생합니다. 빠른 응답 보호 기능이 없으면 케이블과 커넥터가 즉시 소진될 수 있습니다.

3. 복잡한 어레이: 직렬로 연결된 태양광 패널은 고전압(일반적으로 600V, 1000V 또는 1500V DC)을 생성합니다. 각 패널 또는 어레이를 보호하려면 결합기 상자에 조정되고 안정적인 고전압 퓨즈가 필요합니다.

이것이 바로 표준 AC 퓨즈가 DC 태양광 회로를 안전하게 보호할 수 없는 이유입니다. 지속적인 고전압 DC 아크를 효과적으로 소화하는 데 필요한 특수 설계가 부족합니다. 오직광전지 DC 퓨즈태양광 발전용으로 특별히 설계된 제품은 이 작업을 수행하는 데 필요한 엔지니어링 설계와 엄격한 테스트를 갖추고 있습니다.

광전지 DC 퓨즈의 목적

핵심 목적은광전지 DC 퓨즈간단합니다. 재해가 발생하기 전에 결함을 격리하는 것입니다. 특히 두 가지 주요 위험으로부터 보호합니다.

1. 단락: 라인 손상, 연결 오류, 습기 침입, 설치류 손상, 구성 요소 오류 또는 부적절한 설치로 인한 단락은 낮은 저항 경로를 생성하여 제어할 수 없는 대규모 전류 서지를 발생시킵니다. 태양광 DC 퓨즈는 이러한 과부하를 즉시 감지하고 내부 부품을 녹여 회로를 안전하게 분리하고 업스트림(패널, 인버터) 및 다운스트림(용해된 라인, 화재)의 손상을 방지합니다.

2. 역전류: 대규모 병렬 시스템의 스트링에 오류가 발생하면 역전류가 발생할 수 있습니다. 결함이 있는 패널은 전류 흡수 장치 역할을 하여 정상적인 회로가 결함이 있는 패널을 통해 전류를 역방향으로 밀어내도록 합니다. 이 역전류는 영향을 받는 패널에 과열과 영구적인 손상을 일으킬 수 있습니다. 태양광 DC 퓨즈를 전략적으로 설치하면 단방향 밸브처럼 작동하여 이러한 역류를 차단하고 손상을 방지할 수 있습니다.

광전지 DC 퓨즈는 태양광 시스템의 중요한 보호 장치입니다.

광전지 DC 퓨즈의 중요한 배치 지점	보호합니다	보호가 없는 결과
결합기 박스 입력	개별 패널 스트링의 과전류가 결합기로 공급됩니다.	한 스트링의 결함은 모든 병렬 스트링에서 파괴적인 전류를 끌어와 케이블, 터미널, 전체 상자를 태울 수 있습니다.
시리즈 문자열의 출력	위에서 설명한 대로 오류가 발생한 스트링으로 다시 흐르는 역전류입니다.	결함이 있는 스트링의 패널이 과열되어 영구적으로 손상됩니다. 상당한 전력 손실.
스트링 결합기와 중앙 인버터 사이	더 큰 피더 케이블을 따라 또는 인버터의 DC 입력 전에 발생하는 주요 단락.	보호되지 않은 메인 DC 실행에 따른 치명적인 아크 화재 위험; 인버터 DC 보호를 압도합니다.
DC-DC 컨버터/옵티마이저 내부	전력 변환 장치 내부에 결함이 있습니다.	손상은 컨버터 너머로 퍼져 잠재적으로 다른 구성 요소나 회로에 영향을 미칠 수 있습니다. 화재 위험.
DC 결합 시스템의 배터리 스트링	고용량, 고에너지 배터리 뱅크 내 단락.	통제되지 않은 방전으로 인해 열폭주, 화재, 폭발이 발생할 수 있습니다.

1. 내 AC 시스템은 표준 퓨즈를 사용하는데 왜 이 퓨즈를 사용하여 태양광 패널을 직접 보호할 수 없습니까?

절대 그렇지 않습니다. 표준 AC 퓨즈는 AC 회로에 대해서만 테스트되었습니다. DC 아크(특히 태양계에서 흔히 발생하는 고전압 하에서)를 소멸시키는 물리학은 훨씬 더 복잡합니다. AC 아크는 전압 영점 교차점에서 초당 100~120회 스스로 소멸됩니다. 그러나 DC 아크에는 이러한 소화점이 없습니다. 계속해서 격렬하게 타서 과열, 폭발, 심지어 화재까지 발생합니다. 태양광 DC 퓨즈는 인증을 받았으며 고유한 아크 소화 챔버 및 재료로 특별히 설계되어 밀리초 이내에 지속적인 고전압 DC 아크를 안전하게 차단합니다.

2. 태양광 DC 퓨즈에 대해 어떤 전류 정격을 선택해야 하는지 어떻게 알 수 있나요?

퓨즈 사양은 보호하는 특정 회로 전류에 따라 결정되어야 합니다. 이를 위해서는 계산이 필요합니다. 스트링/패널 단락 전류(Isc)를 결정합니다. 표준 테스트 조건(STC)에서 패널 또는 스트링의 최대 Isc 등급을 찾습니다.

안전 마진 적용: 모범 사례에서는 퓨즈 정격을 Isc(정전 전류 분포)의 125%~150%로 설정하는 것이 좋습니다. (예를 들어 스트링의 Isc가 10A인 경우 퓨즈는 12A 또는 15A여야 합니다.) 이는 정상 작동 전류의 변동에 대한 마진을 제공하는 동시에 정상 작동 전류를 훨씬 초과하는 오류 전류를 견딜 수 있도록 보장합니다. 항상 설치 매뉴얼, 국가 전기 코드(NEC, IEC) 및 하위 장비(컴바이너 박스, 인버터)의 사양을 참조하십시오. 이러한 사양은 일반적으로 필요한 퓨즈 등급을 지정합니다. 정격이 낮은 퓨즈는 잘못된 파열로 이어질 수 있는 반면, 정격이 너무 높은 퓨즈는 위험하고 사양을 위반합니다.

3. 퓨즈가 끊어졌습니다. 일반적인 원인은 무엇입니까?

끊어진 퓨즈는 중요한 기능이 완료되었음을 나타냅니다. 일반적인 원인은 다음과 같습니다. 단락 오류: 케이블 절연 손상, 아크를 유발하는 느슨한 커넥터, 단자 절연 오류, 배선이나 장비의 물리적 손상, 내부 구성 요소 오류.

심각한 과부하: 전류가 퓨즈의 정격 전류를 일관되게 크게 초과합니다(이는 단락보다 덜 일반적이지만 배선이나 구성 요소의 크기가 너무 작은 경우 발생할 수 있습니다. 그러나 회로 보호 장치가 먼저 작동해야 합니다).

잘못된 끊어짐: 고품질 퓨즈가 잘못 끊어지는 경우는 드물지만 퓨즈 사양이 약간 어긋나는 경우, 노화/극한 환경으로 인해 성능이 저하되는 경우, 연결 불량으로 인해 퓨즈 홀더 단자가 과열되거나 제조 결함이 있는 경우에 발생할 수 있습니다.

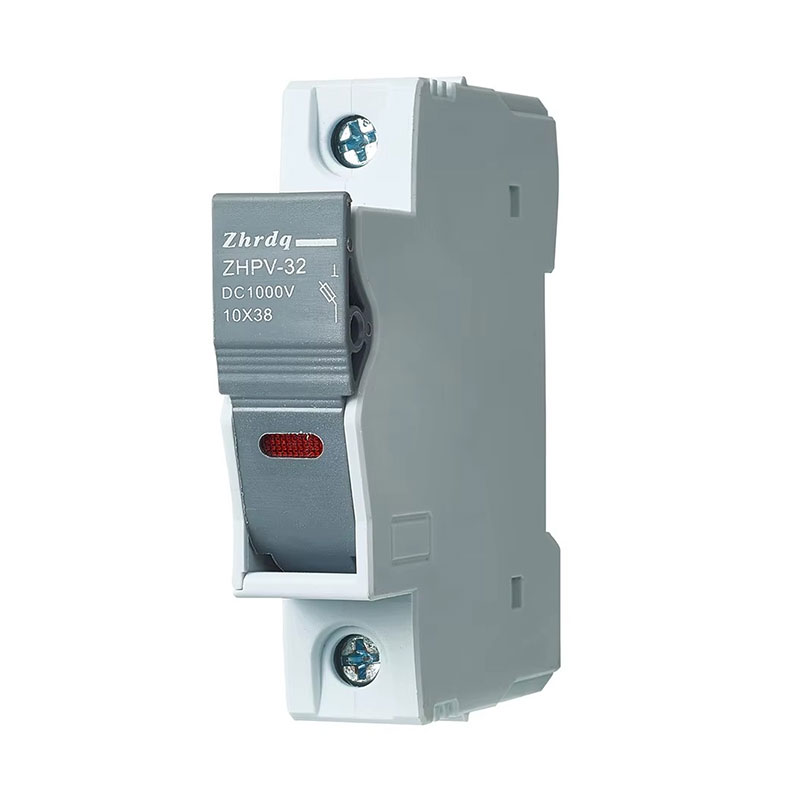

Photovoltaic DC Fuse

귀하의 태양전지 어레이는 적절한 크기와 인증 없이 잠시 작동될 수 있습니다.광전지 DC 퓨즈, 그러나 "작동"은 단순히 전기를 생산하는 것 이상을 의미합니다. 이는 앞으로 수십 년 동안 안정적이고 안전한 작동을 의미합니다. 모든 결합 상자와 모든 케이블 스트링은 장애 지점이 될 수 있으며 특정 조건에서 오작동할 가능성이 있습니다. 표준 이하의 퓨즈를 사용하거나 보호 장치를 우회하는 것은 지름길이 아니라 기술자, 재산 및 투자에 대한 허용할 수 없는 위험입니다.

정하오 퓨즈엔지니어링 안전을 나타냅니다. 엄격한 표준에 따라 제조되고 열악한 글로벌 환경에서 검증된 이 제품은 현대 광전지 시스템에 필요한 매우 빠른 응답, 높은 차단 용량 보호 기능을 제공합니다.
