3극 퓨즈 스위치 단로기 100A 690V

ZHENGRONG HR17-100 퓨즈 스위치 단로기는 저전압 3상 배전 시스템용으로 설계된 소형 전문가급 장치입니다. 이는 하나의 장치에서 부하 스위치, 절연 스위치 및 비상 스위치 역할을 하며, 통합 퓨즈는 다운스트림 장비에 대한 단락 보호 기능을 제공합니다.

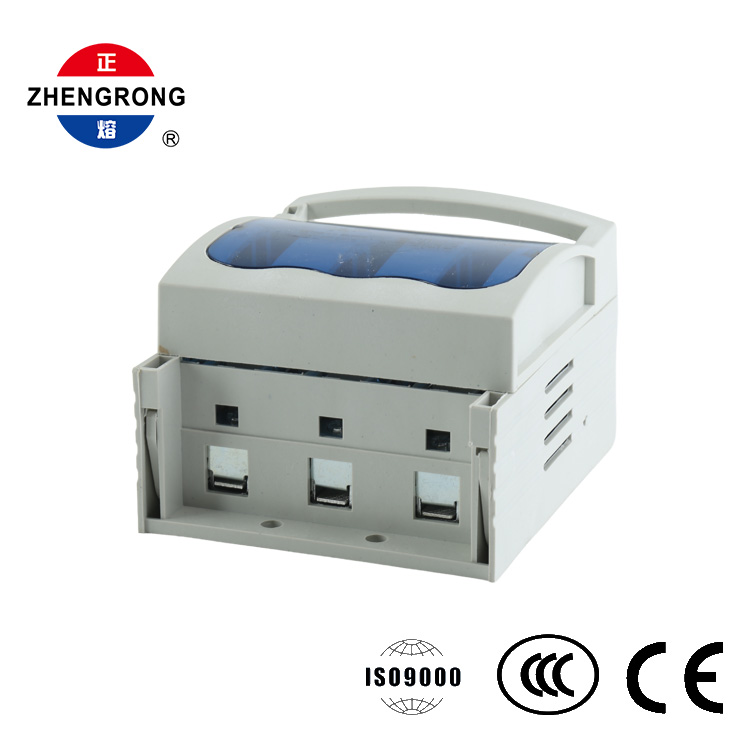

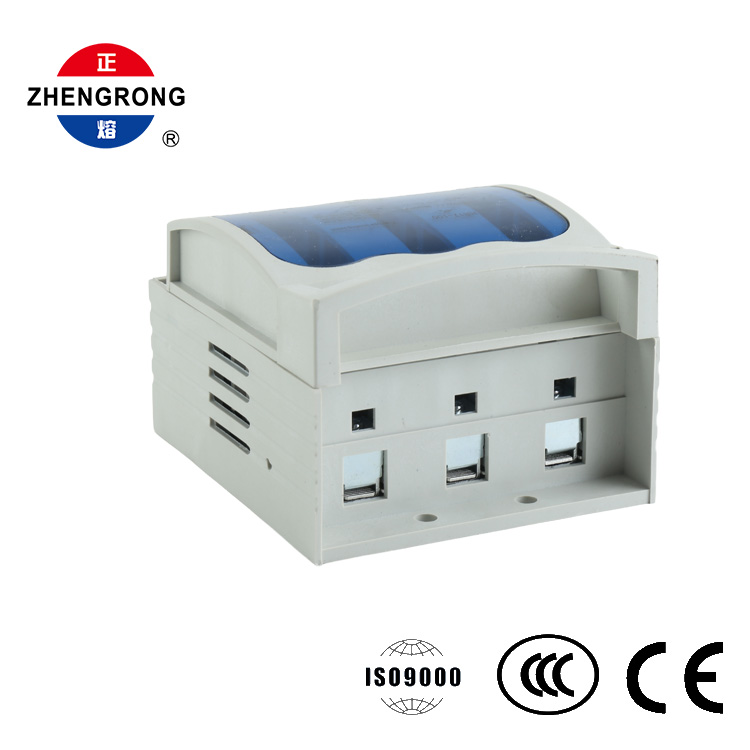

3극 설계는 간단한 케이블 또는 버스바 연결을 위한 3개의 하단 단자를 통해 회로의 3상을 모두 보호합니다. 690V AC, 50/60Hz에서 100A 정격을 제공하며 전 세계 표준 산업 및 상업용 공급 네트워크를 포괄합니다. 설계 및 작동장치 상단에 있는 넓고 통합된 회색 손잡이를 사용하면 편안하게 수동으로 열고 닫을 수 있습니다. 힌지형 전면부는 아래로 젖혀지므로 빠른 퓨즈 검사 및 교체가 가능하며 배선을 분리하지 않고도 유지 관리 중단 시간이 최소화됩니다.

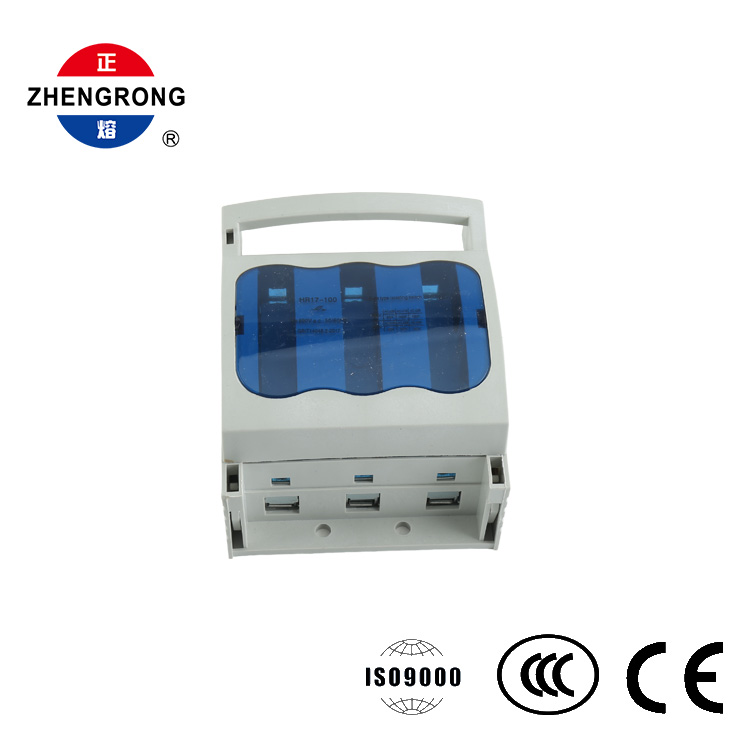

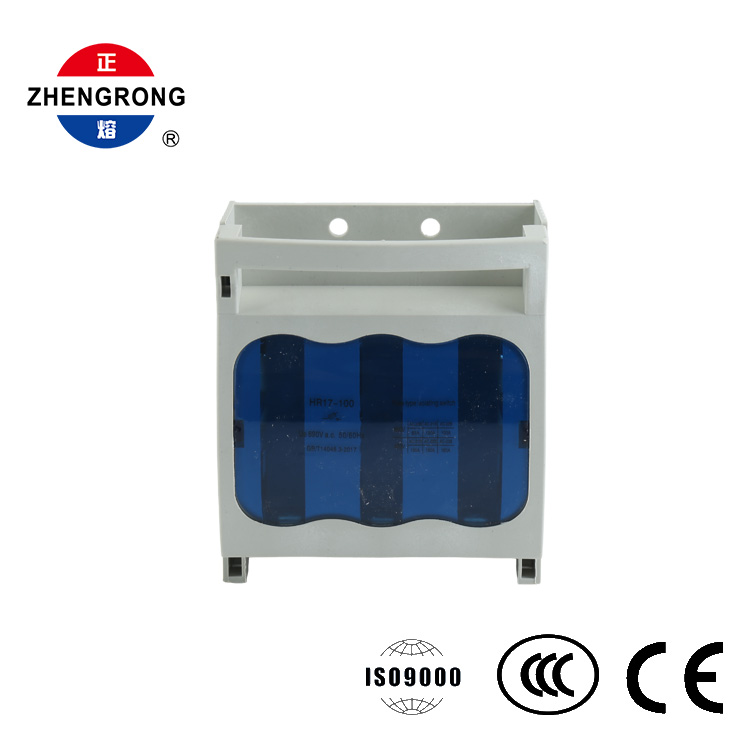

물결 모양 가장자리가 있는 반투명 파란색 검사 창을 통해 퓨즈 상태를 한눈에 볼 수 있으므로 작업자는 장치를 열기 전에 끊어진 퓨즈를 식별할 수 있습니다. 열리면 스위치가 눈에 띄게 차단되어 유지 관리나 긴급 상황 시 안전한 격리가 보장됩니다. 구조 및 설치 하우징은 무광택 마감 처리된 밝은 회색 난연성 엔지니어링 플라스틱으로 성형되어 높은 절연 성능과 기계적 강도를 제공합니다. 내부 접점은 낮은 접촉 저항과 안정적인 온도 성능을 위해 고전도성 금속(은도금 구리 또는 황동)으로 만들어졌습니다.

이 장치는 두 개의 베이스 장착 구멍을 통해 분배 캐비닛 내부의 장착 플레이트에 고정되며, 컴팩트한 직사각형 설치 공간으로 인해 귀중한 패널 공간이 절약됩니다.

특징

3-in-1 기능

● — 부하 스위치, 절연 스위치 및 퓨즈 보호 기능이 하나의 소형 장치에 결합되어 공간과 비용이 절약됩니다.

3극 3상 보호

● — 3상 부하에 대한 모든 위상을 동시에 보호합니다.

힌지형 플립 커버

● — 배선을 분리하지 않고도 신속한 퓨즈 검사 및 교체가 가능하므로 가동 중지 시간이 최소화됩니다.

눈에 보이는 브레이크 격리

● — 개방 시 분리 지점을 명확하게 하여 안전한 유지 관리 및 비상 정지를 보장합니다.

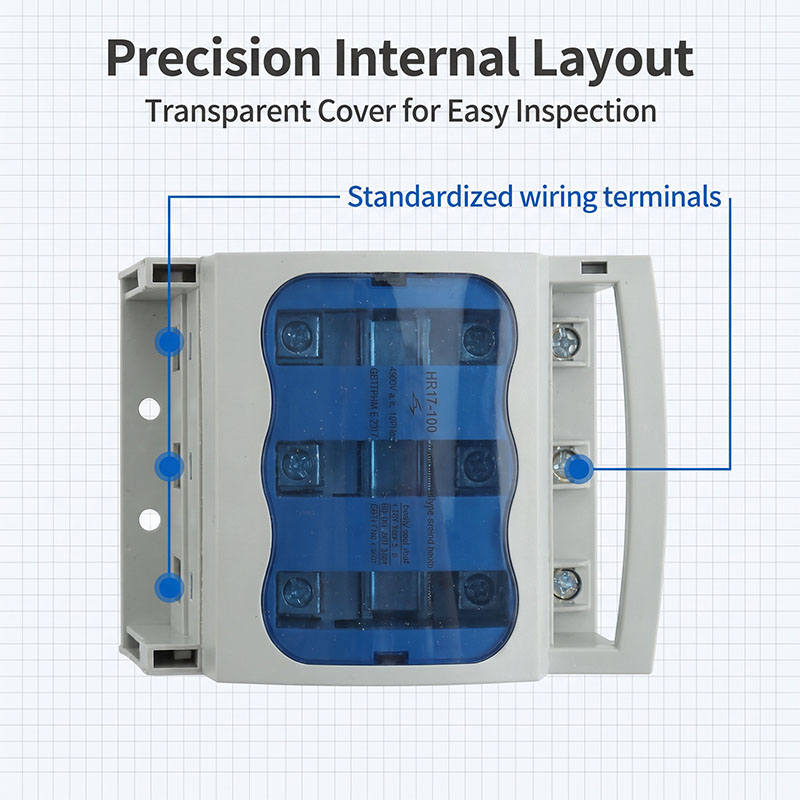

반투명 파란색 창

● — 스위치를 열지 않고도 퓨즈 단선을 한눈에 감지할 수 있습니다.

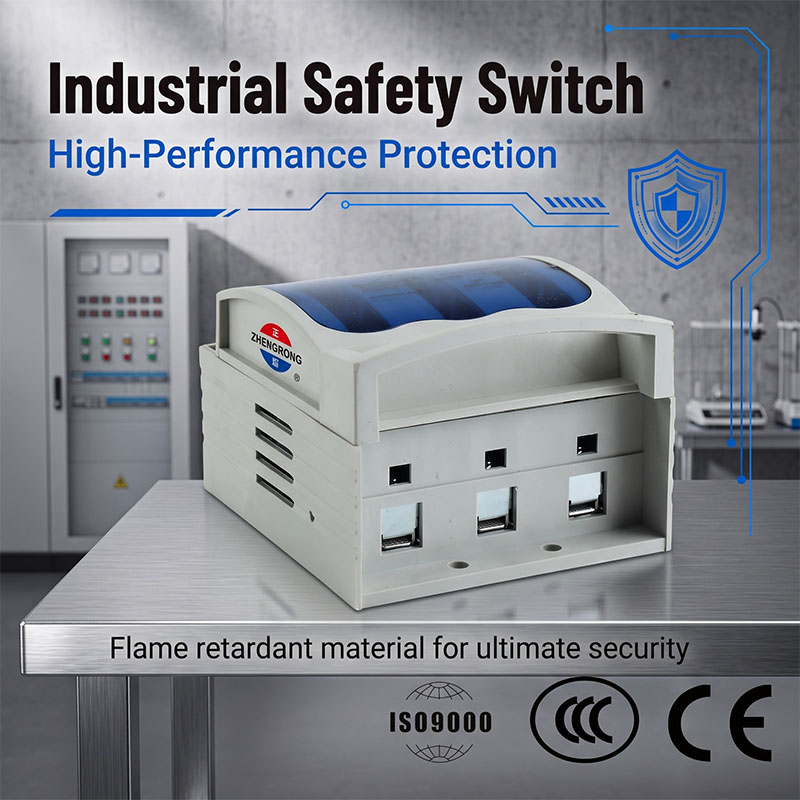

난연성 하우징

● — 절연성, 충격성, 내열성이 뛰어난 고강도 엔지니어링 플라스틱입니다.

고전도 접점

● — 낮은 접촉 저항과 안정적인 성능을 위한 은도금 구리 또는 황동 단자.

넓은 전압/주파수 범위

● — 글로벌 호환성을 위해 정격 690V AC, 50/60Hz.

간편한 패널 장착

● — 신속한 나사 고정을 위한 베이스 장착 구멍; 컴팩트한 디자인으로 캐비닛 공간이 절약됩니다.

품질 인증

● — 국내 및 수출 시장에 대한 ISO9000, CCC 및 CE 인증을 받았습니다.

애플리케이션

● 저전압 배전반 및 전력박스

● 모터 제어 센터

● 삼상 장비의 전원 차단 및 보호

● 산업 플랜트 및 상업용 건물

● 배전 시스템의 메인 스위치 또는 분기 회로 스위치

● 비상 스위칭 및 유지보수 격리

● 패널 시공업체, 전기 공사업체, 플랜트 유지보수 팀
